板式換熱器

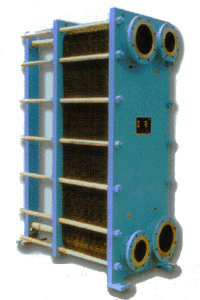

    板式換熱器是由傳熱板片、密封膠墊、框架、夾緊螺柱等主要零部件組成（如圖）。傳熱板片和密封膠墊是板式換熱器的核心零件，對換熱器的性能和使用質量起決定性作用。

    板片有四個角孔，按設計要求，貼密封墊后裝在框架的固定板和活動板之間用夾緊螺栓夾緊。板片間形成冷、熱介質通道。兩種介質在相鄰兩通道中流過，進行充分的熱交換。

    板式換熱器壓力一般為0.6、0.8、1.0、1.2、1.6MPa，采用特殊工藝，也可達到2.0、2.5MPa；溫度一般低于150攝氏度，用于蒸汽加熱或冷凝工況時，可在板式換熱器上加裝減速溫裝置，保護傳熱板片和密封墊片。

    板式換熱器傳熱板片材料，一般為不銹鋼SUS304、SUS321、SUS316、SUS316L 等；密封膠墊一般為丁晴和三元乙丙橡膠。特殊情況，可根據用戶要求或使用工況選用其它材料制造。

    板式換熱器結構緊湊、占地面積小、換熱效率高、運行安全可靠、使用壽命長、壓力損失小、安裝清洗方便、投資成本低，因此被廣泛用于石油化工、發電、冶金、食品、醫藥、集中供熱等領域。

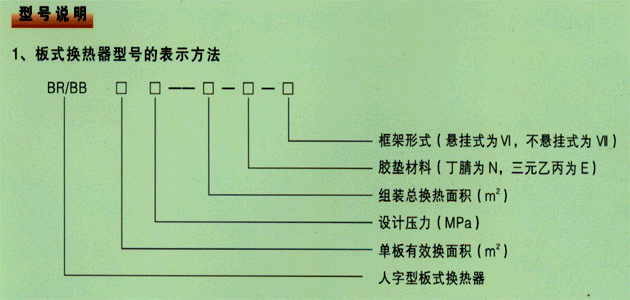

    板式換熱器主要分為流道等截面積（BR型）和流道不等截面積（BB型），單流程（接管在一側）多流程（接管在兩側）。

BB型板式換熱器

    通常的板式換熱器板間通道橫截面積是相等的，即為BR型，實際使用中，兩種介質的流量往往是不相等的，在單流程情況下兩種液體流過板間的流速就會出現差異，而影響傳熱效果。BB型板式換熱器將板片壓制成兩種橫截面積完全不等的波紋板片，組合起來，形成寬窄流道，兩通道橫截面積近似2：1。使用中，流量大的介質流經寬流道，流量小的介質流經窄流道。在單流程的工況下，兩種介質在流道中的流速接近或相等。從而提高了換熱效能。其特點：

    1、BB型板式換熱器的接管口徑不等，大孔與寬流道相通，流經大流量介質，小孔與窄流道相通，流經小流量介質，使介質在管內流速合理。
    2、BB型板式換熱器采用了對角流的結構，兩種介質在板間，流體死區變小，因此提高了換熱效果。
    3、BB型板式換熱器接管在一側，可使設備方便安裝，調試和維修。
    4、在冷熱介質處理量不等的情況下，選用不等截面積板式換熱器，可減少選用面積，減少投資。

    在集中供熱系統中，一次熱媒的流量一般是二次熱媒流量的二分之一，因此BB型板式換熱器更適用集中供熱。
